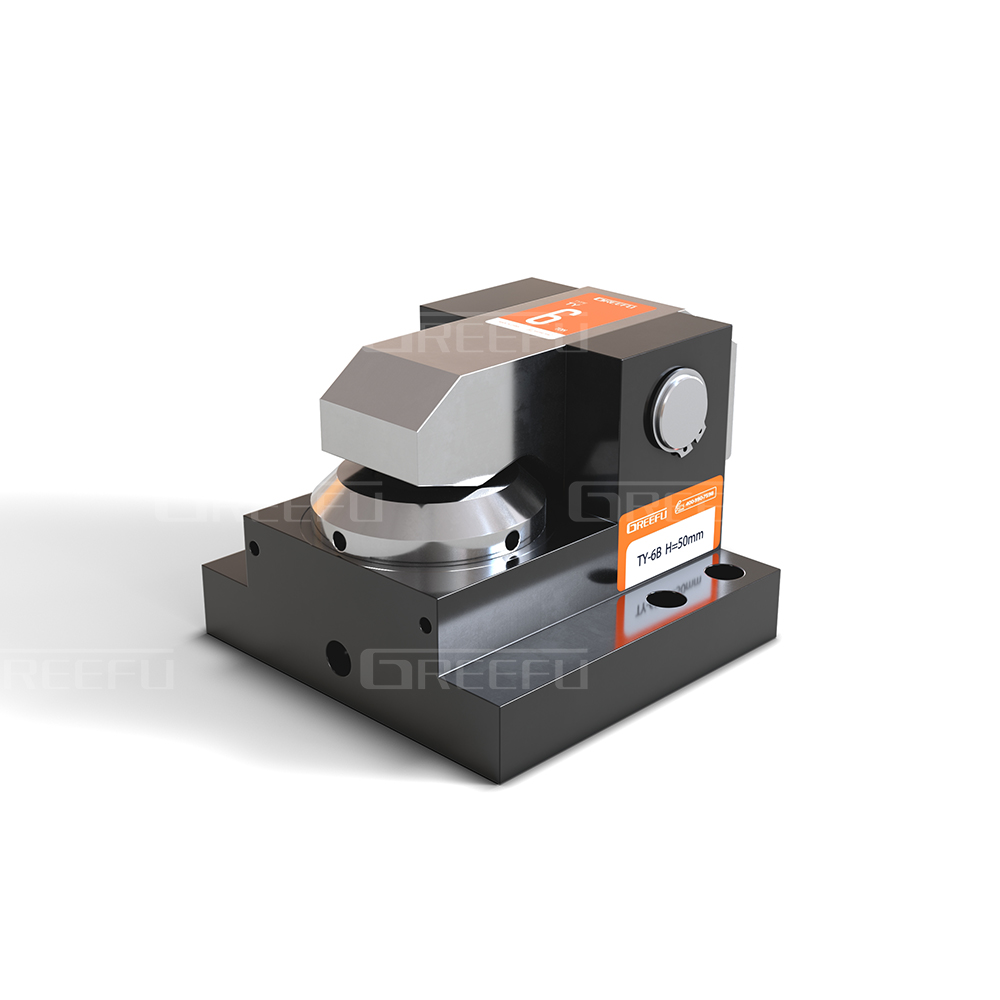

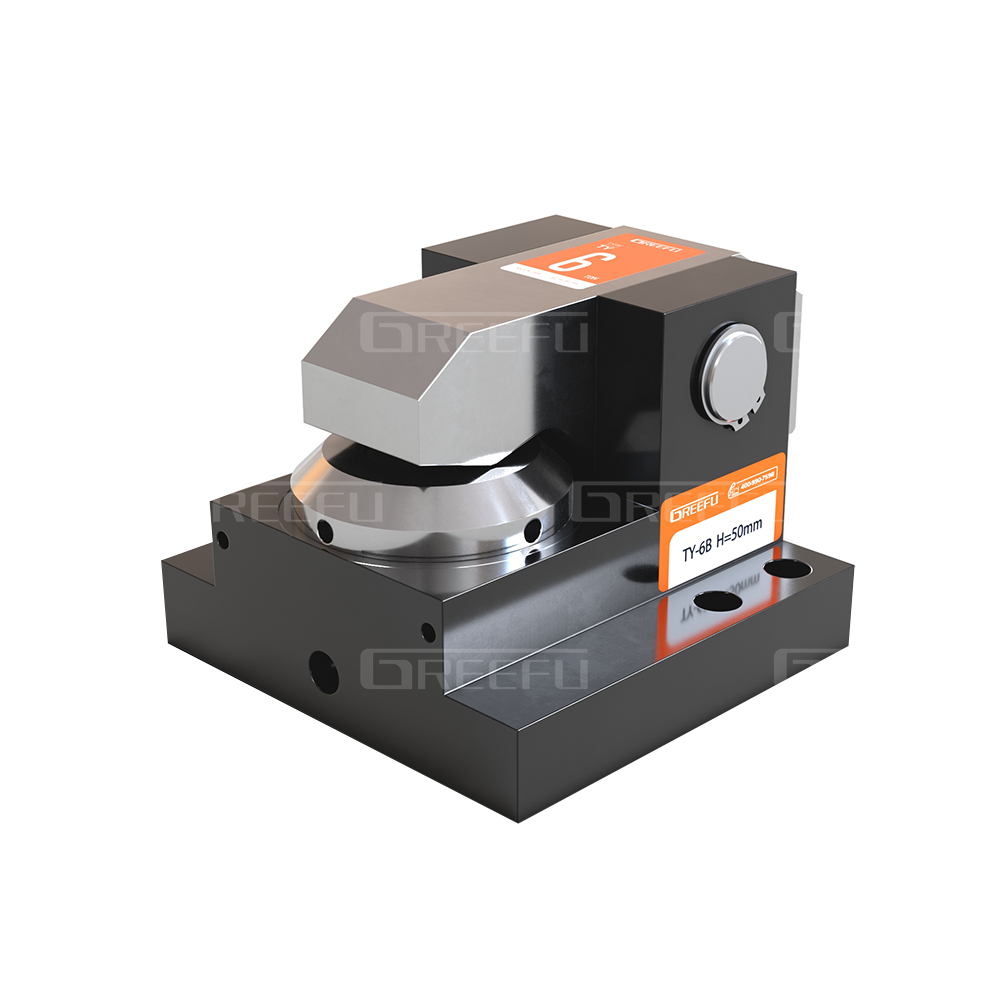

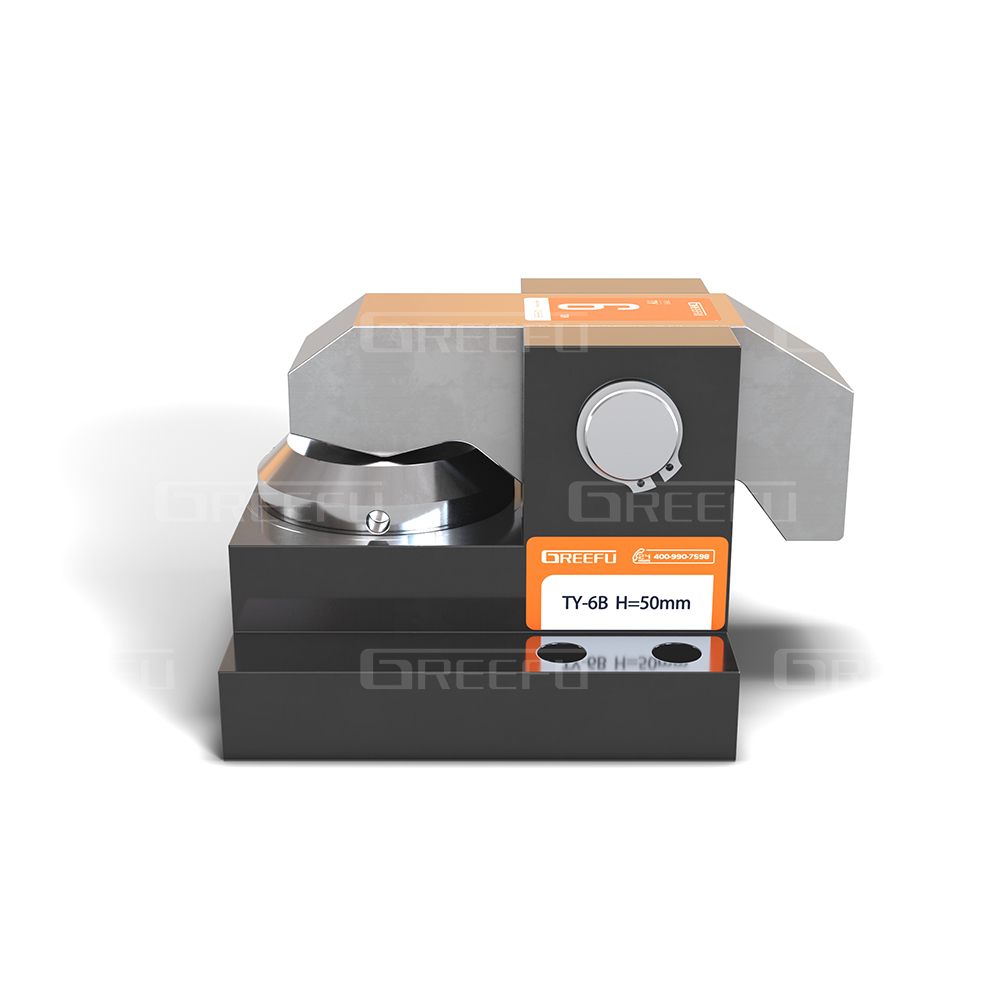

TY-B 夾模器_蘇州格萊富機械科技有限公司

型號表示

1：夾持力 Capacity Of Clamp

02：夾持力 = 20KN

04：夾持力 = 40KN

06：夾持力 = 60KN

10：夾持力 = 100KN

16：夾持力 = 160KN

25：夾持力 = 250KN

2：型號選項 Types Options

無符號：標準

B：固定式

C：自走式（氣缸移動）

G：大行程式 (可調節行程）

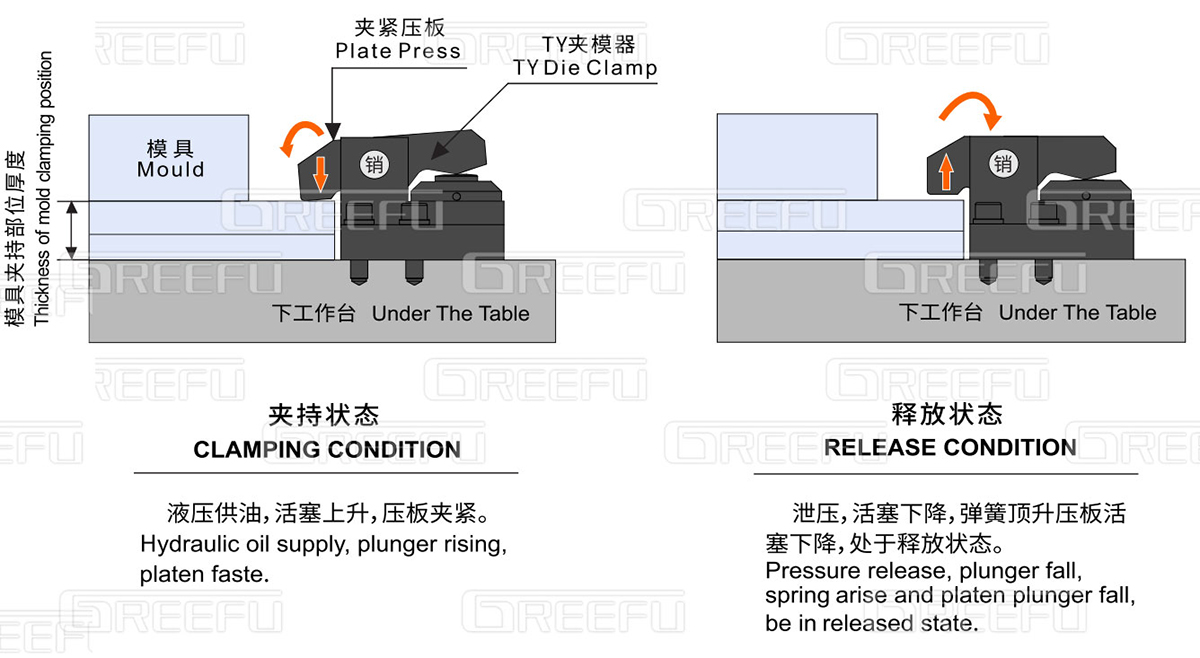

動作原理

* 需根據貴司使用模具夾持部位厚度及T形槽尺寸，制作夾模器，相關參數詳見參照表或來電咨詢

型號規格

型號	TY-2	TY-4	TY-6	TY-10	TY-16	TY-25
夾持力 KN	20	40	60	100	160	250
全行程(X) mm	8	8	8	8	8	8
夾緊行程(Y) mm	3	3	3	3	3	3
安全行程(Z) mm	5	5	5	5	5	5
油缸容量 mm	7.5	13	21	38	55	98
使用溫度 ℃	0~70 ℃
使用頻率	20次/1日以下
最小T形槽尺寸 a mm	12	18	22	24	28	36
最大T形槽尺寸 a mm	32	42	42	54	54	54

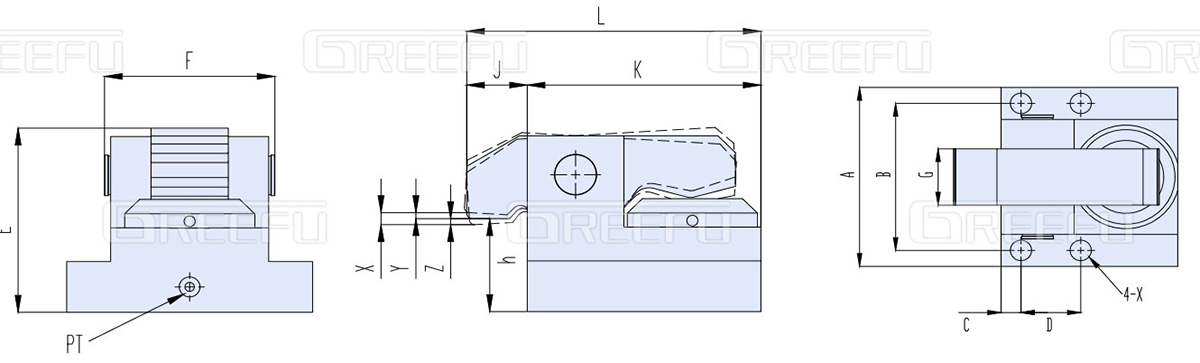

外形尺寸圖

注意事項：

1. 請在夾緊能力的范圍內使用；

2. 本資料所記載的規格內容，隨產品改良會有不預先通知就進行變更可能。（請在購買前電詢確認）

外形尺寸

型號	TY-2B	TY-4B	TY-6B	TY-10B	TY-16B	TY-25B
L	107	150	167.5	195	235	275
K	85	120	133	165	200	240
J	22	30	34.5	30	35	35
Min.E	59	85	94	105	120	133
F	65	87	97	110	130	152
G	28	40	44	50	60	73
全行程(X) mm	8	8	8	8	8	8
夾緊行程(Y) mm	3	3	3	3	3	3
安全行程 (Z) mm	5	5	5	5	5	5
PT	1/8	1/4	1/4	1/4	1/4	1/4
A	120	130	140	150	170	190
B	95	105	115	125	145	165
C	12	13	15	18	22	30
45
選用泵浦：FP6308U- □ - □ FP1014U- □ - □

注：1. 需變更夾緊行程與安全行程的比率時，請另行詢問；

2. A B C D 尺寸有本公司根據 T形槽尺寸而定；

3. 訂貨時請標明 T形槽尺寸 A B C D 尺寸及模具夾持部位厚度（H）尺寸；

4.模厚建議：25、30、35、40、45、50、55、60mm 。
